近期遇到客户一个问题,描述如下:

客户有一台528,在进行网点测量的时候出现了负值或者0值,但是机器测量密度值还是OK的,可以正常做校正和测量。

客户因为着急使用,还特意驱车来到我们爱色丽授权维修中心进行检测。我们拿到机器后首先快速判断仪器光源正常,校正正常,测量白色校正板的密度值基本在0.06左右(此处数据不作为检测决定依据,数据也不是一成不变的)。

初步判断机器没有硬件问题,后续重点放在检查仪器的设定上,我们在选项菜单中发现了问题,那就是这个“n系数”。客户无意设定为2.2,当我们将n系数设置为“关”,客户的问题就解决了。

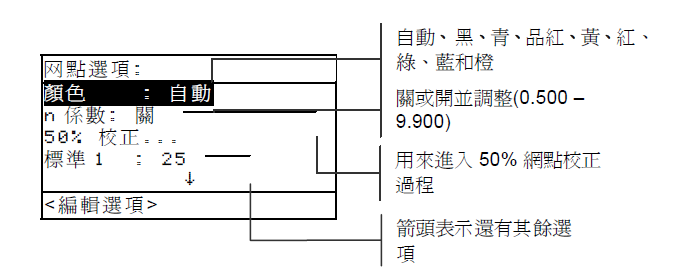

这里详细说下爱色丽500系列网点功能设定中的这个“n系数”。



爱色丽你500系列n系数问题



在官方的使用手册中,是这样说明的:

使用Murray-Davies公式或者Yule-Nielson公式计算网点。仪器默认的设定为Murray-Davies公式。Yule-Nielson公式与Murray-Davies公式类似,只是它还允许捕获网点测量过程中被吸收或分去的光线。首先,将纸张和实地密度除以n。使用Murray-Davies公式,您的n简单被设为1.00,所以纸张和实地密度没有收到影响。使用Yule-Nielson公式,纸张和实地密度被除以n,此n决定于片基材料特性。当n系数被开启时,Yule-Nielson公式被设定。
对于不同材料,n的近似值:
非涂布纸 2.7;涂布纸 1.6-1.7;新闻纸 2.5

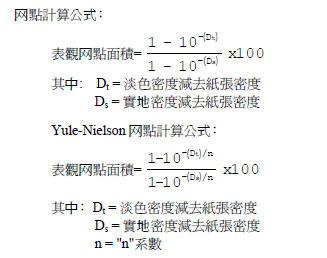

担心不够具体,公式如下:



爱色丽500系列n系数



可以看出两个公式的计算方法,明显的差异就在那个”n”上。另外是的注意的是,不管使用哪种方法,对于四色的网点面积计算来说,

纸张、实地密度、网点密度缺一不可

所以如果您手中使用的是exact,一定记得要测量纸张。

小结:我们在使用分光仪在测量四色的网点面积或者网点扩大时,大多数使用的是Murray-Davies公式,而具体到爱色丽500系列使用时,选项菜单中的n系数默认是关闭的,但如果设定了除了1以外的数值,也就使用了另外一种测量公式,即Yule-Nielson公式,所得到的的数据结果就会因为n系数的不同而有差异化。

最后回到仪器维护本身,当基本判断硬件没有问题的时候,可以尝试恢复出厂设定。在本案例中,恢复出厂,仪器即会恢复到Murray-Davies公式。对于爱色丽500系列来说,恢复出厂设置的方法为:

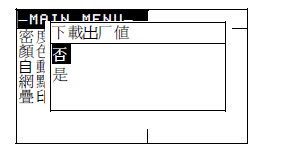

同时按下上键、下键和X键。在如下的图片提醒中选择“是”



爱色丽500系列n系数
